| Código del producto: AD-DTVLINK-T | Precio: 995,00€ +IVA |
AD-DTVLINK-T | ||

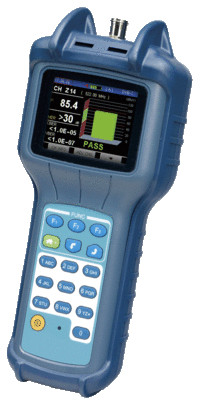

 | El DTVLINK-T es un medidor ideal para medida de señales analógicas, DVB‐T y DVB‐C. Demodula y mide señales de TV en los sistemas COFDM y QAM. Este modelo puede medir televisión digital (Potencia, MER, BER, Diagrama de constelación) y TV analógica (Nivel de frecuencia única, Portadora del espectro, ZUMBIDO). Además DTVLINK-T puede realizar un escaneo de frecuencias, medir el voltaje troncal y el voltaje de la batería. | |
Prestaciones
- Medidas en QAM y QPSK
- Test de nivel
- Diagrama de constelación
- Escáner de canales
- Analizador de espectro
- Test de pendiente (Tild)
- Test de límites
- MER Versus Portadoras
- ECOS
- ZUMBIDO
- Medida de voltaje
- Gestión de datos
- Múltiples idiomas
Especificaciones Técnicas
DVB-T
| Rango de Frecuencia | 5~1052MHz |
| Funciones | Potencia, MER, CBER, VBER, Ecos y MER por portadoras |
| Parámetros de señal | Portadoras: 2K/8K Guarda Intervalo: 1/4, 1/8, 1/16, 1/32 Code Rate: 1/2, 2/3, 3/4, 5/6, 7/8 Modulación: QPSK, 16QAM, 64QAM Inversión de espectro: Automática |
| Señal de entrada | Rango 30~100dBuV, exactitud ±2.0dB |
| MER | Rango ~30dB, exactitud ±2.0dB |
| BER | CBER,VBER |
| Análisis de ECOS | Rango: 0~112us(2K), 0~448us(8K); Marcador: Lista de 50 ecos |
DVB-C
| Frecuencia: | |
| Rango | 5~1052MHz |
| Exactitud | ±50×10E-6 (20°C±5°C) |
| Resolución | 10 KHz |
| Ancho de banda de medida | 280 KHz |
| Tipo de canal: | |
| TV analógica | TV |
| TV digital | CODFM, 16/32/64/128/256 QAM |
| Medida de nivel analógico: | |
| Rango | 30dBμV a 120dBμV |
| Exactitud | ±1.5dB |
| Resolución | 0.1dB |
| Impedancia de entrada: | 75Ω |
| Canal digital: | |
| Tipo de demodulación | Estándar : ITU‐T J.83 Annex A/B/C estándar. |
| Soporte | 16/32/64/128/256 QAM |
| SR | 1MS/S‐7MS/S |
| Ancho de banda | 6/8MHz |
| MER | ~39dB |
| Exactitud | ±2dB |
| BER | 1E‐3 a 1E‐9 antes y después de decodificador de R‐S |
| Tipo de señal | QAM |
| Medida de señal: | |
| Rango de potencia | 30dBμV a 110dBμV |
| Exactitud | ±2.0dB |
| Resolución | 0.1dB |
| Escaneo de canales: | |
| Numero de canales | 160 canales máximo. |
| Velocidad de escaneo | 5 canales/s |
| Escala | 1, 2, 5, 10 dB/div |
| Zoom | 1X, 2X, 3X, 4X, 5X 5 niveles de zoom |
| Espectro de frecuencia: | |
| Ancho | 2.5MHz, 6.25MHz, 12.5MHz, 25MHz, 62.5MHz, full band |
| Escala | 1, 2, 5, 10 dB/div |
| Medida de pendiente: | |
| Numero de canales | 4 a 12 |
| Resolución | 0.1dB |
| Medida del voltaje troncal: | |
| Rango de entrada | 0V a 100V (AC/DC) |
| Exactitud | ±2V |
| Resolución | 0.1V |
| Otras funciones: | |
| Memoria | 512K byte |
| Puerto de comunicación | RS 232C/ USB |
| Temperatura de almacenaje | ‐20°C~50°C |
| Dimensiones | 218mm×95mm×49mm |
| Peso | Aprox. 700g |
| Pantalla | 320×240 |
| Alimentación: | |
| Batería | 12.6V 1.6AH LiIon |
| Cargador | AC 100 a 240V 50-60Hz |
| Tiempo de trabajo | Aprox. 5 horas a plena carga |
| Tiempo de carga | ~ 3horas |
