Código del producto:
P-1230
Precio:
1.500,00€ +IVA

P-1230

imagen

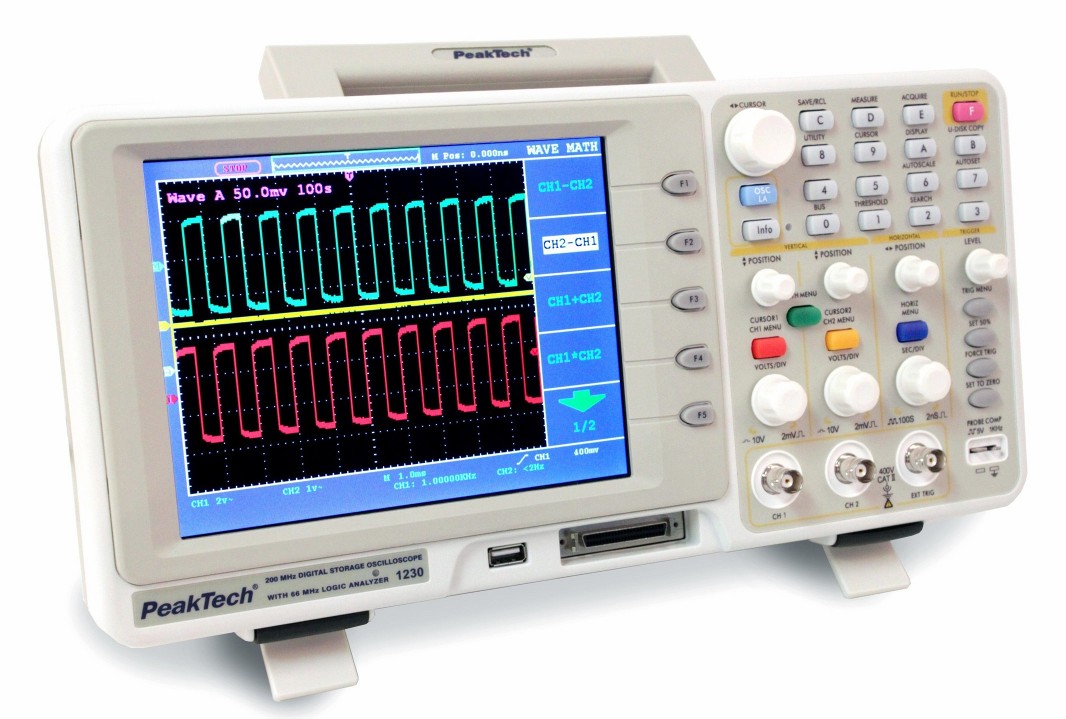

Osciloscopio digital de 200 MHz de última generación con un analizador lógico de 16 canales y una pantalla de 8" (20cm) TFT de color de alta resolución. Con USB.

Los productos electrónicos actuales son más complicados que antaño pues el número de circuitos digitales y buses de conexión se incrementa; las señales de prueba son, frecuentemente, señales mixtas, analógicas y digitales.

Ancho de banda200MHz
Visualizador20cm 8" TFT (640x480 píxeles)
Canales2 canales + entrada de disparo + analizador lógico
Adquisición de datos
Frecuencia de muestreo1GS/s en tiempo real por cada canal
Modo de muestreonormal, detección de pico, promedio
Sistema vertical
Sensibilidad2mV...10V/div
Impedancia de entrada1Mohm, +/- 2% en paralelo con 15pF +/- 3pF
Tensión máxima de entrada400 Vdc o Vacpp
Acoplamiento en la entradaDC/AC/tierra
Precisión+/-3%
Tiempo de subida< 1,75ns
Resolución del A/D8 bits (2 canales simultáneos)
Sistema horizontal
Base de tiempo1ns...100s/div
Disparo
Modos de disparoflanco, pulso, video, alternado, pendiente
Medidas
Tipos de medidapico a pico, RMS, Vmax, Vmin, Vtop, Vbase, Vamp, sobre-impulso,
tiempo de subida, tiempo de bajada, anchura, ciclo de trabajo,
retardo, frecuencia, periodo, media
funciones matemáticasSuma, resta, multiplicación, división, FFT
Almacenamiento
Almacenamiento de formas de onda4 formas de onda
Profundidad de almacenamientomáximo 2Ms (1 canal)
Analizador lógico
Ancho de banda 66MHz
Canales16
Frecuencia de muestreo20S/s a 400MS/s en tiempo real
Impedancia de entrada1Mohm, +/- 2%
Tensión de entrada+/-15V
Umbral de tensión+/-10V (4 valores)
Modos de disparoflanco, bus, patrón, cola de datos secuencial
cola de datos distribuida, ancho de datos
Posición del disparoprevio, centrado, posterior
Profundidad de almacenamiento4 Mpuntos por canal (16K a 400MS/S)
Configuraciones guardadas10
Sistema numérico de los datosbinario, decimal, hexadecimal
Filtro digital0, 1, 2
Especificaciones generales
Alimentación100...240VacRMS / 50 Hz
Dimensiones (AnxAlxP)370 x 180 x 120 mm
Peso2,2 Kg
