Código del producto:
P-1100
Precio:
2600,00€ +IVA

P-1100

imagen

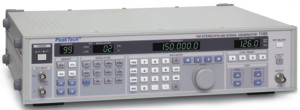

Generador de señal AM, FM, FM estéreo con GPIB. De 100kHz a 150MHz. Excelentes capacidades de modulación AM/FM. Salida desde -20 dBμV a 126 dBμV en pasos de 1 dB.

Especificamente diseñado para las pruebas de teléfonos inalámbricos en entornos de producción y desarrollo.

  • Portadora desde 100 kHz a 150 MHz incluyendo la banda de FM-Stereo de 76 MHz a 110 MHz.
  • Memoria para la preselección de 100 configuraciones.
  • Entrada de frecuencia con 7 dígitos.
  • Interfaz GPIB y serie.
  • Botón para modulación fija de AM del 30%.
  • Botones para modulación de 3,5 y 22,5 kHz con desviación de 75 kHz.
  • Proporciona modulación estéreo del 30% y del 100%.
  • Batería de respaldo.
  • Seguridad: IEC-1010-1; CAT II.
  • Accesorios: cable BNC, cable de red, fusible de recambio, maunal de operación.
Frecuencia
Rangos
100 kHz ... 150 MHz (76 MHz ... 110 MHz, FM-Stereo)
Resolución
100 Hz (hasta 34,999 MHz); 1 kHz (por enciam de 35 MHz)
Precisión
± 5 x 10-6 (5 ppm)
Salida
Rango
-20 dBμV ... 126 dBμV sin carga / -133 dBm ... +13 dBm sobre 50Ω
Resolución
1 dB, 0,1 dB
Precisión
± 1 dB a 100 dBμV
Impedancia de salida
50 Ω
Modulación
Interna
400 Hz y 1 kHz
Externa
Impedance de entrada: 10 kΩ; voltaje de entrada: 3 Vpp ± 2%
Rango (FM)
100 kHz a 1 ... 150 MHz, frecuencia de la portadora x 10% por debajo de 1 MHz
Precisión (FM)
± 10% de la máxima desviación de frecuencia
Distorsión (FM)
< 0,06 % a 10,7 MHz, 76 ... 110 MHz; < 0,11 % (en otros rangos);
con una desviación de 75 kHz y señal AF de 1 kHz

Rango (AM)
0 ... 60%
Resolución (AM)
0,1%
Precisión (AM)
± 5% (100 kHz ... 110 MHz); ± 10% (110 MHz ... 150 MHz)
Distorsión (AM)
400 kHz ... 30 MHz: < 0,65 % con una modulación del 30%, señal AF de 1 kHz;
otros rangos: < 1,5%

Estéreo
Separación
400 Hz ... 1 kHz: 50 dB o mejor
100 Hz ... 10 kHz: 35 dB o mejor
50 Hz ... 15 kHz: 30 dB o mejor

Señal piloto
19 kHz ± 2 Hz
Distorsión
< 0,07 % al 90 % de modulación
General
Teclas predeterminadas
Modulación FM: 3,5; 22,5; 75 kHz
Modulación AM: 30 %
Modulación estéreo: 30% and 100%

Tensión de operación
100 ~ 120 V / 200 ~ 240 V AC; 50/60 Hz conmutador exterior
Dimensiones (AnxAlxF)
430 x 115 x 310 mm
Peso
7 Kgr.
